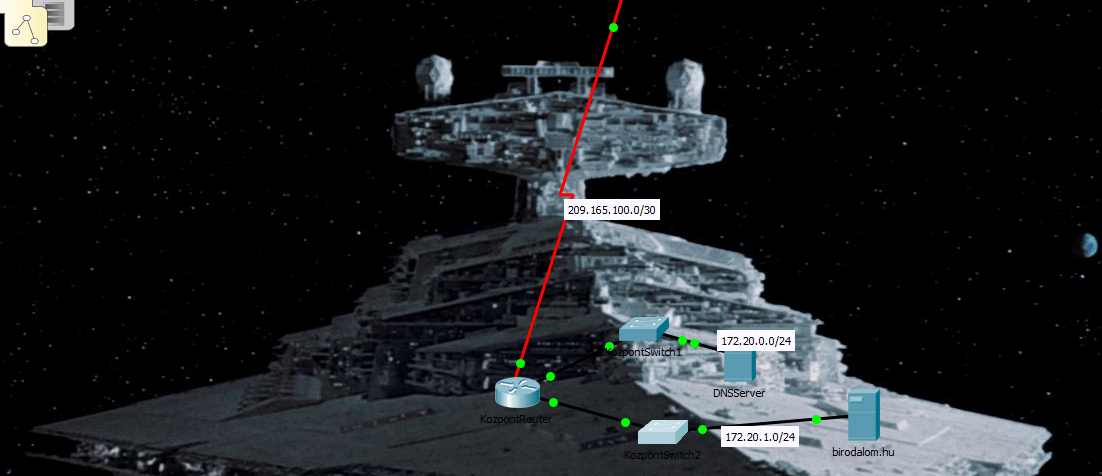

A topológia egy része a felhőben található
A hálózatot át kell alakítani. Lazado1, Lazado2 Router rendelkezzen a megfelelő interfészekkel. A vezeték nélküli kapcsolódásra egy Linksys WRT300N routert használunk, de csak Access Pointként (WirelessLazadoAP1). Lazado2 hálózatán ki kell alakítani egy új hálózatot is, amely vezeték nélküli elérést biztosít, és ide kerül egy webszerver is, vezetékes interfészen csatlakozva a Linksys routerhez(WirelessLazado2)
1. Az eszközök címzésére a 192.168.1.0 hálózat alhálózatait használjuk az alábbiak szerint.
Első blokk: 192.168.1.0/26 LazadoSwitch1 teljes hálózata számára. (LazadoPC11, LazadoPC12)
Második blokk: 192.168.1.64/26 a LazadoSwitch2 hálózata (LazadoLaptop1, LazadoPC21, LazadoPC22).
Harmadik blokk: 192.168.1.128/26 a LazadoSwitch3 számára (LazadoPC31).
Negyedik blokk: 192.168.1.192/27 a LazadoLaptop2 és a LazadoServer új hálózatának, a Linksys routernek a bekötésére.
Ötödik blokk: 192.168.1.224/30 a WirelessLazado2 és a Lazado2 Router összekötésére.
Hatodik blokk: 192.168.1.224/30 a Lazado1 Router és a Lazado2 Router összekötésére.
| Hálózat | Hálózati cím | Maszk | címtartomány |
|---|---|---|---|
| LazadoPC11, LazadoPC12 | 192.168.1.0/26 | 255.255.255.192 | 192.168.1.1-192.168.1.62 |
| LazadoPC21, LazadoPC22, LazadoLaptop1 | 192.168.1.64/26 | 255.255.255.192 | 192.168.1.65-192.168.1.126 |

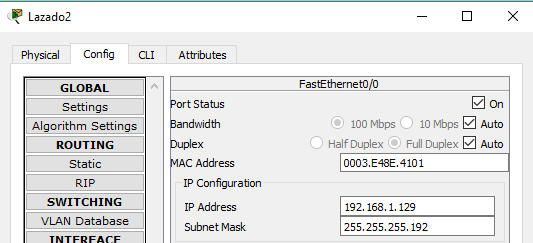

| LazadoPC31 | 192.168.1.128/26 | 255.255.255.192 | 192.168.1.129-192.168.1.190 |
| LazadoLaptop2, LazadoServer | 192.168.1.192/27 | 255.255.255.224 | 192.168.1.193-192.168.1.222 |

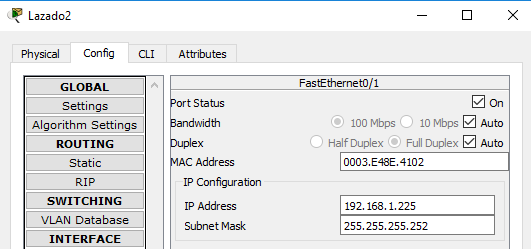

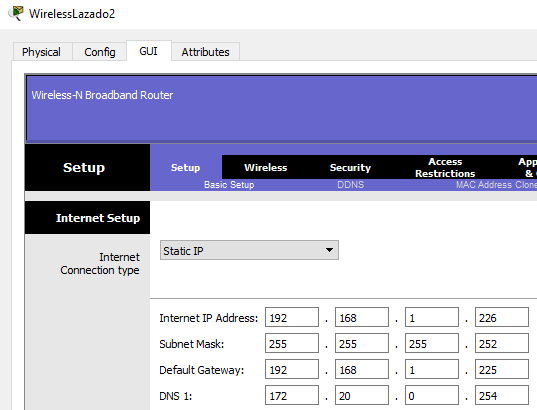

| Lazado2-WirelessLazado2 | 192.168.1.224/30 | 255.255.255.252 | 192.168.1.225-192.168.1.226 |
| Lazado1-Lazado2 | 192.168.1.228/30 | 255.255.255.252 | 192.168.1.229-192.168.1.230 |

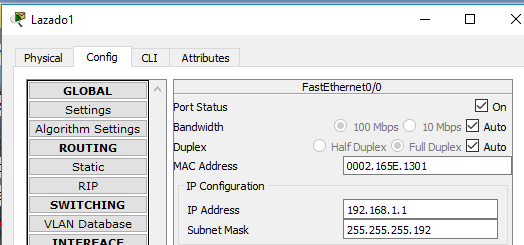

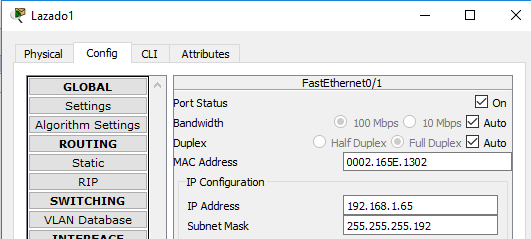

2. A címek megadásánál mindig a tartomány első címe legyen az átjáróé, a második a kapcsolóké!

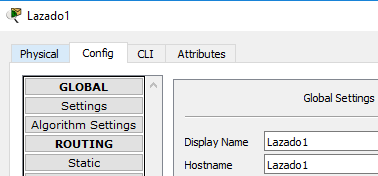

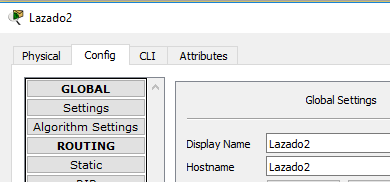

3. A routerek hostneve legyen az ábrán látható névvel egyező!
4. Minden gép DHCP-vel kapja a címeket a routertől a következő beállításokkal:
Pool neve: lazado1, lazado2 stb….
Az router és a kapcsolók címe nem osztható ki.
DNS szerver: 172.20.0.254
ip dhcp excluded-address 192.168.1.1 192.168.1.2
ip dhcp excluded-address 192.168.1.65 192.168.1.66
ip dhcp pool lazado1
network 192.168.1.0 255.255.255.192
default-router 192.168.1.1
dns-server 172.20.0.254
exit
ip dhcp pool lazado2
network 192.168.1.64 255.255.255.192
default-router 192.168.1.65
dns-server 172.20.0.254

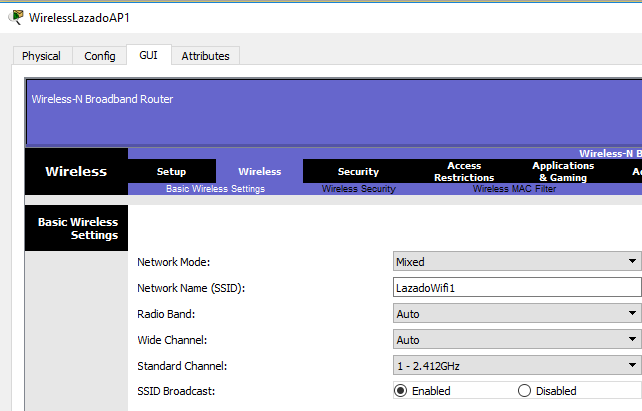

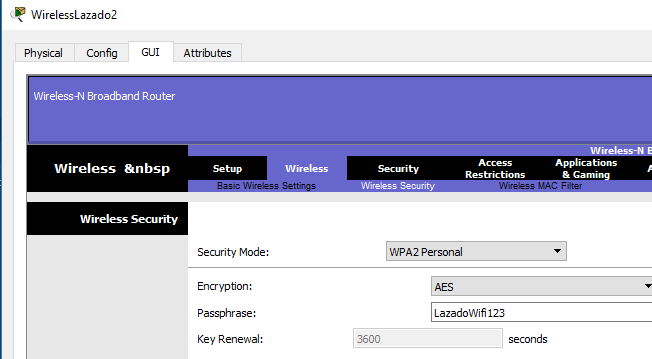

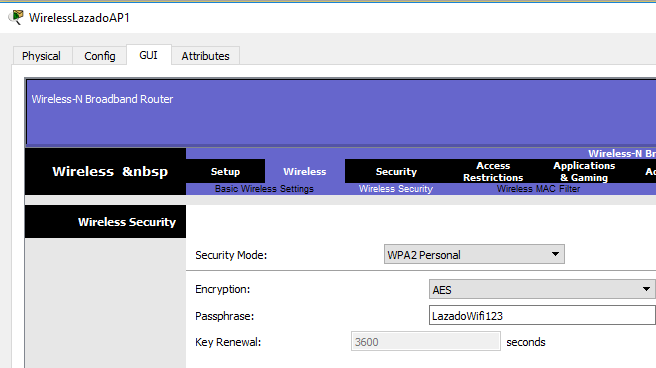

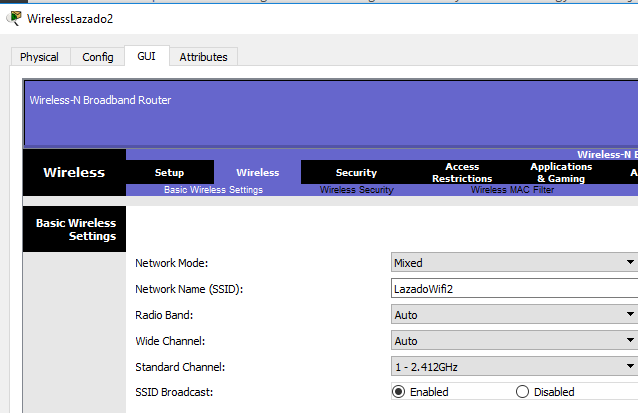

5. A vezeték nélküli kapcsolat beállításai a következők legyenek:
SSID: LazadoWifi1 és LazadoWifi2

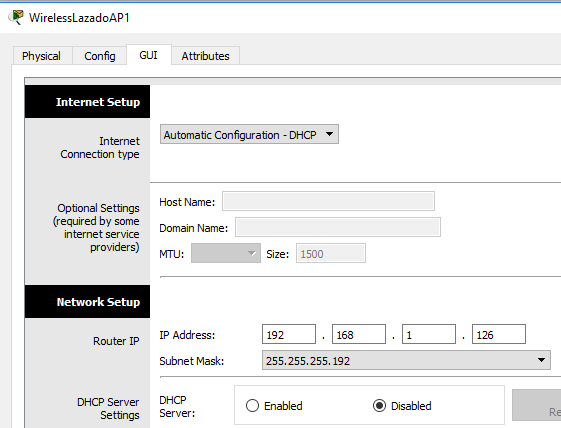

Védelem: a legerősebb személyi változat Key: LazadoWifi123 A WirelessLazadoAP1 legyen menedzselhető az adott tartomány utolsó címével.

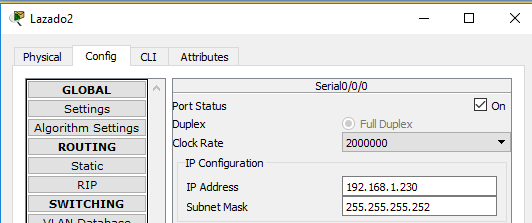

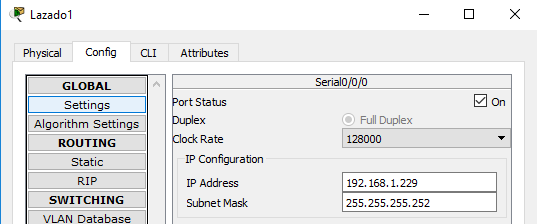

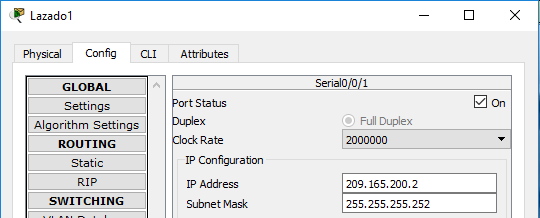

6. A Lazado1 és a Lazado2 kapcsolatnál az első címet a Lazado1, a tartomány utolsó címét a Lazado2 router kapja. Az órajelet értéke 128000 legyen!

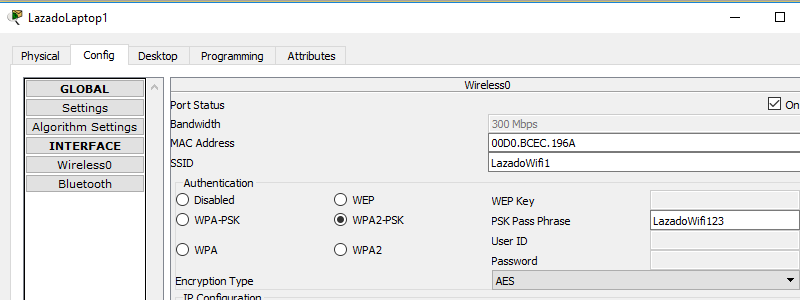

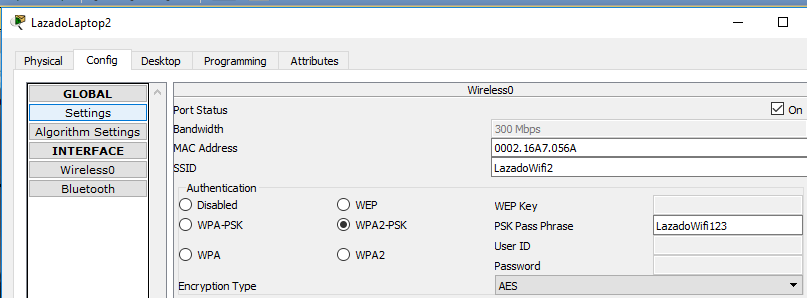

7. Állítsuk be a vezeték nélküli kapcsolatot és csatlakoztassuk a laptopokat vezeték nélküli hálózatokhoz

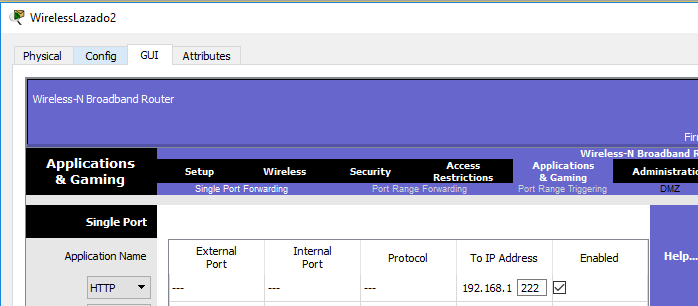

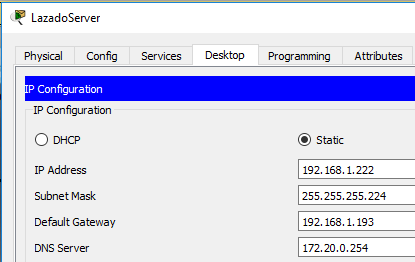

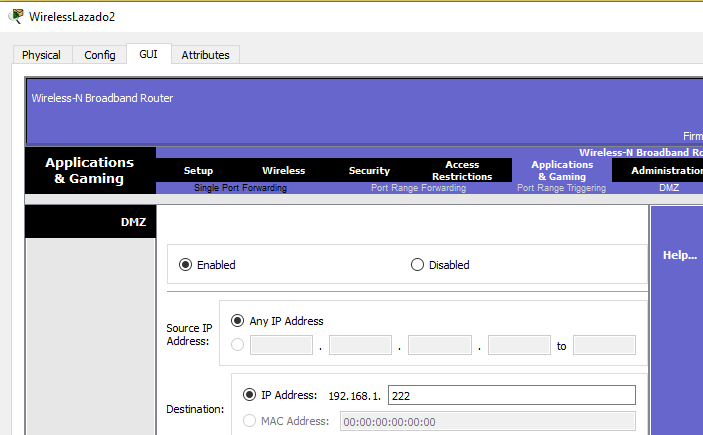

8. Csatlakoztassuk a LazadoServert a Linksys router 1-es belső portjához. Tegyük lehetővé, hogy érjék el a távoli helyekről is, de csak a megfelelő protokollal, a 192.168.1.224 címen, A szerver címe a tartomány utolsó címe legyen.
9. Belső forgalomirányításra a RIP irányítóprotokollt használjuk. Állítsunk be mindkét routeren alapértelmezett útvonalat az birodalom.hu felé next hop használatával!
hostname Lazado1
router rip
version 2
network 192.168.1.0
default-information originate
no auto-summary
ip route 0.0.0.0 0.0.0.0 209.165.200.1
ip route 192.168.1.192 255.255.255.224 192.168.1.230
hostname Lazado2
router rip
version 2
network 192.168.1.0
no auto-summary
10. Állítsuk be a jelszavakat a routereken és a kapcsolókon a következőképpen:
vonali jelszavak: lazado123
privilegizált szinthez titkosított jelszó: lazadoena123
enable secret lazadoena123
line con 0
password lazado123
login
exit
line vty 0 4
password lazado123
login

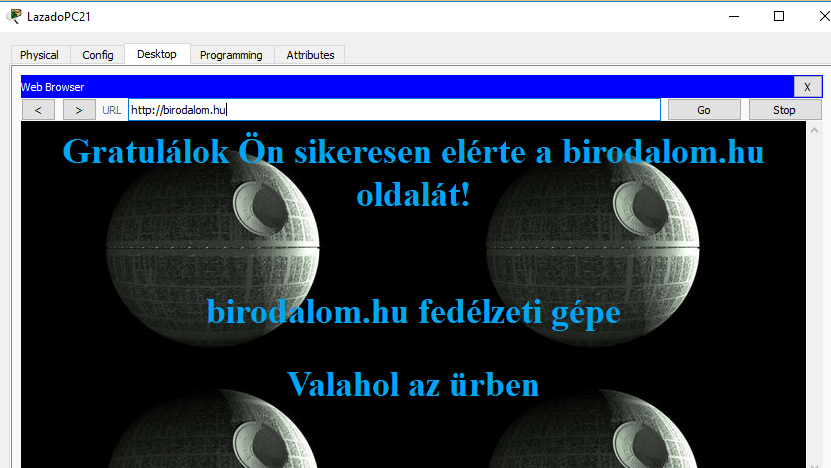

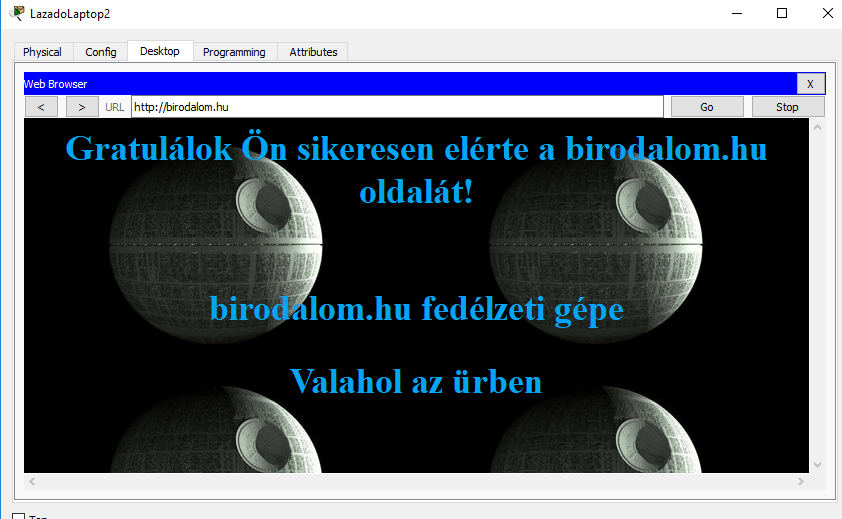

11. Hálózatunk tesztjeként minden állomásról el kell érjük a birodalom.hu weboldalt.
Jó munkát kívánok! Az erő legyen veletek!
